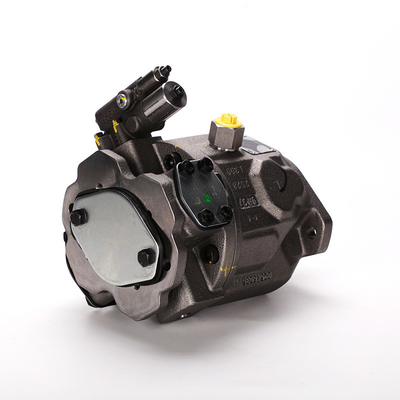

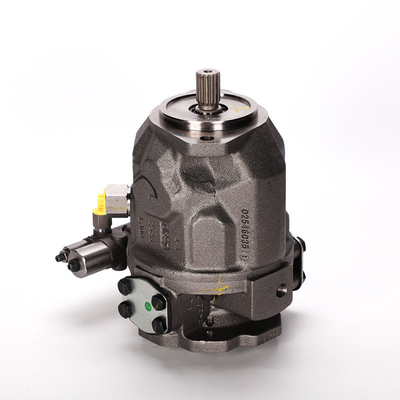

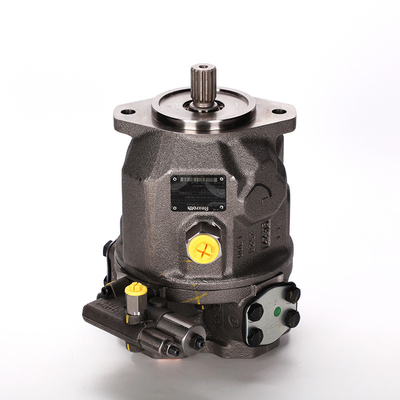

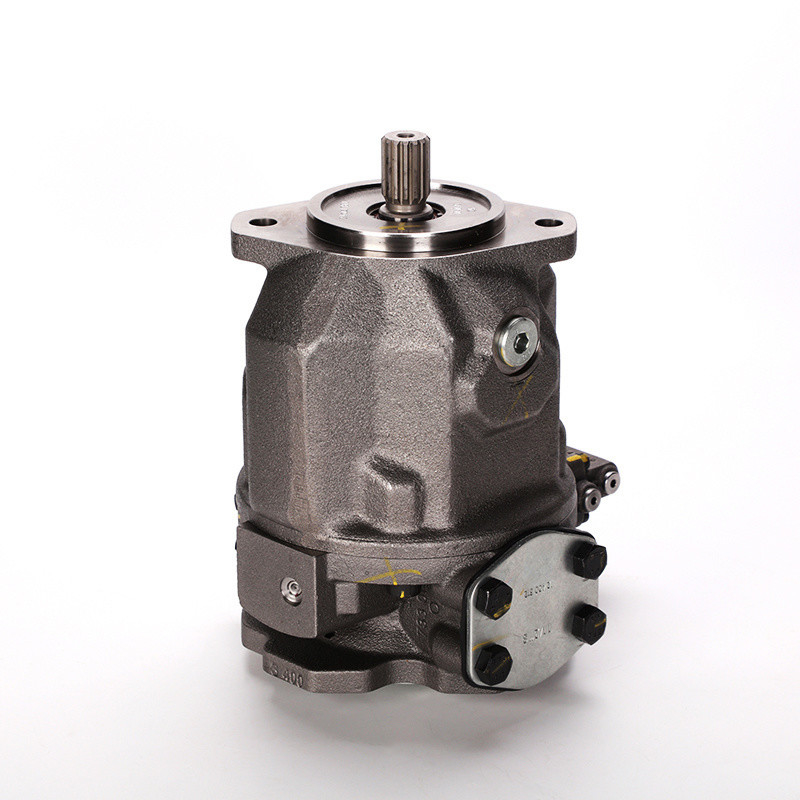

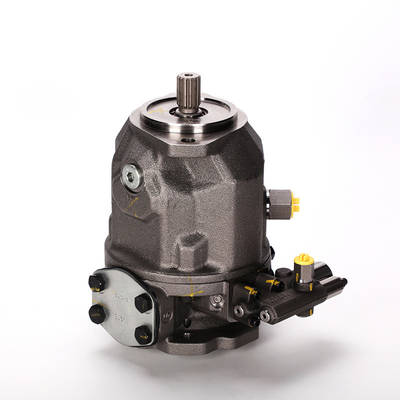

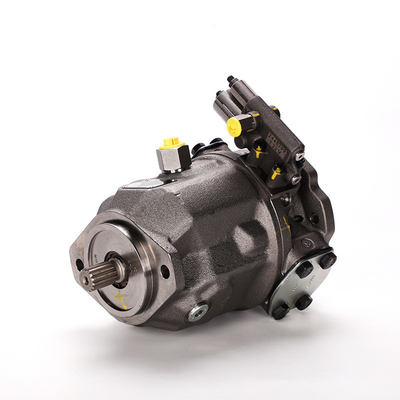

Pompe idrauliche della serie A10vso per la fabbricazione di macchine A10vso18 A10vso28 A10vso45 A10vso60 A10vso85 A10vso100 A10vso140
Dettagli:
| Luogo di origine: | Cina |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pezzo |
|---|---|
| Prezzo: | Negotiable |
| Termini di pagamento: | LC, T/T |
| Capacità di alimentazione: | 10000pieces/month |
|
Informazioni dettagliate |
|||
| Modello N.O.: | A10VSO | Potenza: | Fabbricazione a caldo |
|---|---|---|---|
| Applicazione: | Fabbricazione del macchinario | prestazioni: | Corrosione |
| Norme: | Norme | Applicazione: | Finitrice |
| Richiedere: | rullo del tamburo | Materiale: | di ferro fuso |
| Tipo di potenza: | Fabbricazione a caldo | Utilizzatori: | Olio |
| Tipo di guida: | Fabbricazione a caldo | Pacchetto di trasporto: | Pacchetto standard di esportazione |
| Specificità: | A10VSO | Marchio: | px |
| Origine: | Cina | Codice S.A.: | 8412291000 |
| Capacità di alimentazione: | 500pieces/month | Personalizzazione: | Disponibile |
| Servizio post-vendita: | 12 mesi | Garanzia: | 12 mesi |
| Costi di spedizione: | Contattare il fornitore per informazioni sul trasporto e il tempo di consegna previsto. | : | Pagamento di sostegno in USD |
| Pagamenti sicuri: | Ogni pagamento effettuato su Made-in-china.com è protetto dalla piattaforma. | Politica di rimborso: | Richiedi un rimborso se il tuo ordine non viene spedito, se manca o se arriva con problemi di prodot |
Descrizione di prodotto
| Codice tipo Codice tipo | ||||||||||||||||||||||||||
| 01 02 03 04 05 06 07 08 09 10 11 12 13 | ||||||||||||||||||||||||||
| A10V(S) | Lo | / | 31 | - | E | |||||||||||||||||||||
| Versione 18 28 45 71 88 100 140 | ||||||||||||||||||||||||||
| 01 | Versione standard (senza codice) | |||||||||||||||||||||||||
| Versione ad alta velocità (le dimensioni esterne sono le stesse della versione standard) | - | - | - | H | ||||||||||||||||||||||
| Unità a pistone assiale | ||||||||||||||||||||||||||
| 02 | Design a piatto oscillante, variabile, pressione nominale 280 bar, pressione massima 350 bar | - | - | - | - | - | - | A10VS | ||||||||||||||||||
| - | A10V | |||||||||||||||||||||||||
| Modalità operativa | ||||||||||||||||||||||||||
| 03 | Pompa, circuito aperto | Lo | ||||||||||||||||||||||||
| Dimensioni (NG) | ||||||||||||||||||||||||||
| 04 | Spostamento geometrico, vedere tabella valori a pagina 6 e 7 | 18 | 28 | 45 | 71 | 88 | 100 | 140 | ||||||||||||||||||
| Dispositivo di controllo | ||||||||||||||||||||||||||
| 05 | Controllo a due punti, azionamento diretto | Direttore Generale | ||||||||||||||||||||||||
| Regolatore di pressione idraulico | DOTT.SSA | |||||||||||||||||||||||||
| con regolatore di flusso idraulico | XT aperto | DFR | ||||||||||||||||||||||||
| XT collegato con funzione di lavaggio | DFR1 | |||||||||||||||||||||||||
| XT collegato senza funzione di lavaggio | DRSC | |||||||||||||||||||||||||
| con controllo di portata e pressione differenziale, variabile elettricamente | EF1) | |||||||||||||||||||||||||
| con interruzione della pressione | idraulico telecomandato | DOGANA | ||||||||||||||||||||||||
| controllo elettrico negativo | Io= 12 Volt | ED71 | ||||||||||||||||||||||||
| Io= 24 V | ED72 | |||||||||||||||||||||||||
| controllo elettrico positivo | Io= 12 Volt | ER71 | ||||||||||||||||||||||||
| Io= 24 V | ER72 | |||||||||||||||||||||||||
| Controllo della potenza di pressione-flusso | - | DFLR | ||||||||||||||||||||||||
| Serie | ||||||||||||||||||||||||||
| 06 | Serie 3, indice 1 | 31 | ||||||||||||||||||||||||
| Senso di rotazione | ||||||||||||||||||||||||||
| 07 | Visto sull'albero motore | in senso orario | R | |||||||||||||||||||||||
| antiorario | L | |||||||||||||||||||||||||
| Materiale di tenuta | ||||||||||||||||||||||||||
| 08 | FKM (fluoroelastomero) | E | ||||||||||||||||||||||||
| Albero motore 18 28 45 71 88 100 140 | ||||||||||||||||||||||||||
| 09 | Albero scanalato ANSI B92.1a | albero standard | S | |||||||||||||||||||||||
| simile all'albero "S" ma per una coppia di ingresso più elevata | - | - | R | |||||||||||||||||||||||
| diametro ridotto, idoneità limitata per trasmissione passante (vedere tabella valori, pagina 9) | ○ | Io | ||||||||||||||||||||||||
| uguale a "U", coppia più elevata; idoneità limitata per trasmissione passante (vedere tabella valori, pagina 9) | - | L' | ||||||||||||||||||||||||
| Flangia di montaggio | ||||||||||||||||||||||||||
| 10 | Norma ISO 3019-1 (SAE) | 2 fori | C | |||||||||||||||||||||||
| 4 fori | - | - | - | - | - | - | D | |||||||||||||||||||
| 1)Vedi scheda tecnica 92709 | ||||||||||||||||||||||||||
| Codice tipo | |||||||||||||||||||||||
| 01 02 03 04 05 06 07 08 09 10 11 12 13 | |||||||||||||||||||||||
| A10V(S) | Lo | / | 31 | - | E | ||||||||||||||||||
| Porta di lavoro 18 28 45 71 88 100 140 | |||||||||||||||||||||||
| 11 | Porte flangiate SAE secondo J518 Porte di lavoro metrico | Filo di fissaggio metrico; posteriore | non per passaggio | - | - | - | 11 | ||||||||||||||||
| - | - | - | - | - | 41 | ||||||||||||||||||
| Filo di fissaggio metrico; laterale superiore inferiore | per passaggio in auto | - | - | 12 | |||||||||||||||||||
| - | - | - | - | - | 42 | ||||||||||||||||||
| Porte flangiate SAE secondo J518 Porte di lavoro ONU | Filo di fissaggio ONU; posteriore | non per passaggio | - | - | - | 61 | |||||||||||||||||
| - | - | - | - | - | 91 | ||||||||||||||||||
| Filo di fissaggio ONU; laterale superiore inferiore | per passaggio in auto | - | - | 62 | |||||||||||||||||||
| - | - | - | - | - | 92 | ||||||||||||||||||
| Attraverso l'unità(per le opzioni di montaggio, vedere pagina 53) | |||||||||||||||||||||||
| 12 | Flangia ISO 3019-1 Mozzo per albero scanalato2) Diametro Diametro | 18 28 45 71 88 100 140 | |||||||||||||||||||||
| senza passaggio | N00 | ||||||||||||||||||||||
| 82-2 (A) | 5/8 pollici 9T 16/32DP | K01 | |||||||||||||||||||||
| 3/4 in 11T 16/32DP | K52 | ||||||||||||||||||||||
| 101-2 (B) | 7/8 in 13T 16/32DP | - | K68 | ||||||||||||||||||||
| 1 su 15T 16/32DP | - | - | K04 | ||||||||||||||||||||
| 127-2 (la Chiesa) | 1 1/4 in 14T 12/24DP | - | - | - | K07 | ||||||||||||||||||
| 1 1/2 in 17T 12/24DP | - | - | - | - | - | K24 | |||||||||||||||||
| 152-4 (D) 1 3/4 pollici 13T 8/16DP | - | - | - | - | - | - | K174) | ||||||||||||||||
| Connettori per solenoidi3) | |||||||||||||||||||||||
| 13 | Senza connettore (senza solenoide, solo con controllo idraulico, senza codice) | ||||||||||||||||||||||
| DEUTSCH - connettore stampato, 2 poli, senza diodo soppressore | P | ||||||||||||||||||||||
| = Disponibile○= Su richiesta-= Non disponibile | |||||||||||||||||||||||
| Avviso Si prega di notare le note di pianificazione del progetto a pagina 59. Oltre al codice del tipo, al momento dell'ordine specificare anche i dati tecnici rilevanti. | |||||||||||||||||||||||
| Fluidi idraulici Fluidi idraulici | |||||||||||||||
| La pompa a portata variabile A10V(S)O è progettata per il funzionamento con olio minerale HLP secondo DIN 51524. Le istruzioni per l'applicazione e i requisiti per i fluidi idraulici devono essere ricavati dalle seguenti schede tecniche prima di iniziare la pianificazione del progetto: 90220: Fluidi idraulici a base di oli minerali e idrocarburi correlati 90221: Fluidi idraulici accettabili per l'ambiente 90222: Fluidi idraulici HFD (per condizioni tecniche ammissibili) dati, vedi scheda tecnica 90225) | Note sulla selezione del fluido idraulico Il fluido idraulico deve essere selezionato in modo che la viscosità operativa nell'intervallo di temperatura di esercizio sia compresa nell'intervallo ottimale (néoptare (vedere diagramma di selezione). Avviso In nessun punto del componente la temperatura può essere superiore a 115 °C. La differenza di temperatura specificata nella tabella deve essere presa in considerazione quando si determina la viscosità nel cuscinetto. Se le condizioni di cui sopra non possono essere mantenute a causa di parametri operativi estremi, contattare il responsabile. collaboratore qualificato di Bosch Rexroth. | ||||||||||||||
| Viscosità e temperatura dei fluidi idraulici | |||||||||||||||
| Viscosità | Temperatura | Commento | |||||||||||||
| Avvio a freddonémassimo ≤ 1600 millimetri2/S | θSanto Temperatura ≥ -40 °C | T≤ 1 min, senza carico (P≤ 30 bar),N≤ 1000 giri/min | |||||||||||||
| Differenza di temperatura ammissibile | ΔT≤ 25 K | tra unità a pistoni assiali e fluido idraulico | |||||||||||||
| Fase di riscaldamentoné< 1600 a 400 mm2/S | θ= da -40 °C a -25 °C | Per informazioni dettagliate sul funzionamento a basse temperature, vedere la scheda tecnica 90300-03-B | |||||||||||||
| Funzionamento continuoné= da 400 a 10 mm2/S | ciò corrisponde, ad esempio per VG 46, ad un intervallo di temperatura da +5 °C a +85 °C (vedere diagramma di selezione) | ||||||||||||||
| θ= da -25 °C a +110 °C | misurato al portoL,L1 rispettare l'intervallo di temperatura consentito della guarnizione dell'albero | ||||||||||||||
| (ΔT= circa 5 K tra il cuscinetto/paraolio dell'albero e la portaL,L1) | |||||||||||||||
| néoptare = da 36 a 16 mm2/S | Gamma di viscosità operativa ed efficienza ottimali | ||||||||||||||
| Operazione a breve terminenéminimo 7 millimetri2/S | T< 1 minuto,P< 0,3 •Pnome | ||||||||||||||
| Diagramma di selezione | |||||||||||||||
| Viscosità massima ammissibile per avviamento a freddo | 1600 1000 600 | Fase di riscaldamento | |||||||||||||
| Viscosità minima ammissibile per funzionamento a breve termine | 7 -40 | -25 | -10 | 0 10 | 30 50 | 70 90 | 115 | ||||||||
| Temperaturaθ[°C] | |||||||||||||||
| XT collegato senza funzione di lavaggio | |||||||||||||||
| Filtrazione del fluido idraulico Una filtrazione più fine migliora il livello di pulizia del fluido idraulico, aumentando la durata utile dell'unità a pistoni assiali. Secondo la norma ISO 4406 è necessario mantenere un livello di pulizia di almeno 20/18/15. A temperature del fluido idraulico molto elevate (da 90 °C a massimo 115 °C) è necessario un livello di pulizia 19/17/14 almeno secondo ISO 4406. Vi preghiamo di contattarci se non è possibile seguire le lezioni sopra indicate. |
I nostri vantaggi:
1. Ci occupiamo di commercio azionario da oltre 10 anni, con spedizioni più rapide e a prezzi vantaggiosi
2. Siamo fornitori professionali di motori e pompe idrauliche e anche di pezzi di ricambio.
3. La nostra fabbrica è più di10 anni di esperienzafabbrica di pompe per motori idraulici di produzione.
4.siamo anche rivenditori di marchi come Rexroth DANFOSS Eton.
Presentazione dell'azienda:
Siamo un fornitore professionale diA2FM, A2FO, A6VE, A6VM, A7VO, A8VO, A10VSO, A4VG, A10VGidraulica di serie da oltre 10 anni. Ci sono molti prodotti disponibili in magazzino. Se hai intenzione di acquistare idraulica di altre marche, abbiamoMarchi cinesiper la vostra considerazione.
Spettacolo di laboratorio:
Campo di applicazione:
Offriamo queste macchine
Offriamo questi marchi
Pacchetto:
Consegna:
Tempi di consegna:
Disponiamo di un'enorme quantità di inventario per pompe complete, motori e alcuni pezzi di ricambio,
quindi il tempo di consegna è di 3 giorni se disponibile in magazzino.
In caso contrario, entro 5 giorni se la quantità è inferiore a 50 pezzi.
Dipende dalla quantità ordinata.
Ordine minimo:
Se il modello è comune o la produzione è nel nostro magazzino di magazzino, non vi è alcun MOQ per la produzione di magazzino.
Maggiore è la quantità, più favorevole sarà il prezzo.
Modalità di consegna:
Tramite corriere, come DHL, UPS, Fedex, ecc. È porta a porta o dalla stalla alla porta,
di solito ci vogliono 5-7 giorni per arrivare.
Via aerea all'aeroporto, solitamente 3-5 giorni per arrivare
Via mare a porto, solitamente 20-30 giorni per arrivare.
Se la consegna è molto urgente, ti consigliamo di scegliere la spedizione tramite corriere o via aerea.
In caso contrario, è molto economico viaggiare via mare.
