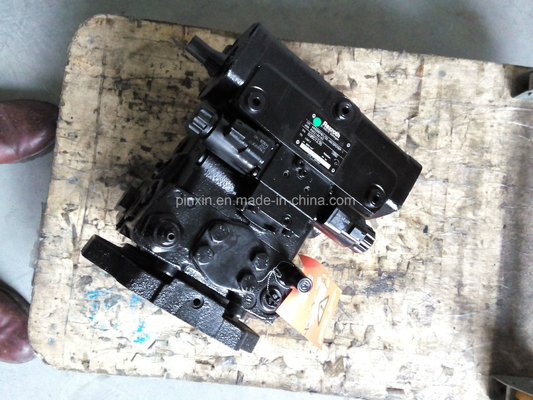

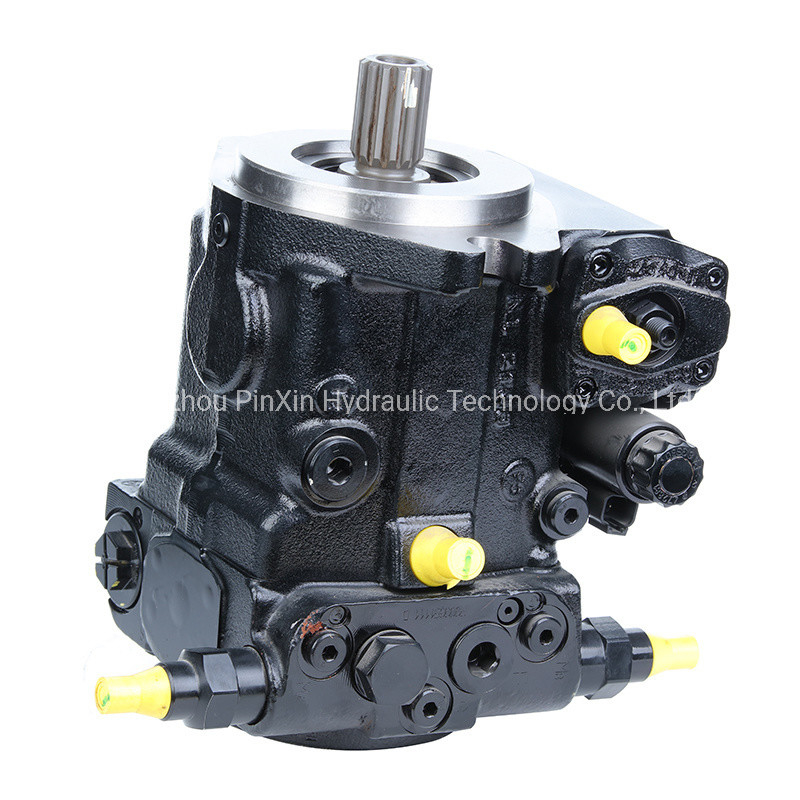

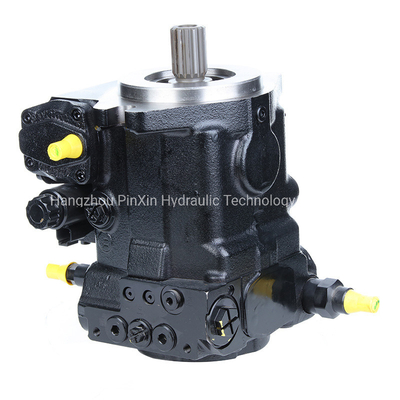

Vivi le prestazioni superiori della nostra pompa a pistoni idraulici della serie A4vg
Dettagli:
Luogo di origine: | Cina |
Termini di pagamento e spedizione:
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | Negotiable |
Termini di pagamento: | LC, T/T |
Informazioni dettagliate |
|||
Modello N.O.: | A4VG | Modalità di guida: | Pompa ricambiante idraulica |
---|---|---|---|
Posizione dell'asse della pompa: | Orizzontale | Tipo: | Tipo di V |
Potenza: | Fabbricazione a caldo | Piatto oscillante diritto dell'asse tipo pistone: | Olio a pressione |
Tuffatore radiale a pompa: | Flusso assiale | Applicazione: | Finitrice |
Richiedere: | rullo del tamburo | Materiale: | di ferro fuso |
Tipo di potenza: | Fabbricazione a caldo | Utilizzatori: | Olio |
Tipo di guida: | Fabbricazione a caldo | Pacchetto di trasporto: | Pacchetto standard di esportazione |
Specificità: | V12 | Marchio: | px |
Origine: | Cina | Codice S.A.: | 8412291000 |
Capacità di alimentazione: | 500pieces/month | Personalizzazione: | Disponibile |
Garanzia: | 12 mesi | Struttura: | Pompa di tuffatore assiale |
Costi di spedizione: | Contattare il fornitore per informazioni sul trasporto e il tempo di consegna previsto. | : | Pagamento di sostegno in USD |
Pagamenti sicuri: | Ogni pagamento effettuato su Made-in-china.com è protetto dalla piattaforma. | Politica di rimborso: | Richiedi un rimborso se il tuo ordine non viene spedito, se manca o se arriva con problemi di prodot |
Descrizione di prodotto
Codice tipo | ||||||||||||||||||||||||||||||||
01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 | ||||||||||||||||||||||||||||||||
A4V | G | / | 40 | M | N | UN | 0 | − | ||||||||||||||||||||||||
Unità a pistone assiale | ||||||||||||||||||||||||||||||||
01 | Design a piatto oscillante, variabile, pressione nominale 450 bar, pressione massima 500 bar | A4V | ||||||||||||||||||||||||||||||
Modalità operativa | ||||||||||||||||||||||||||||||||
02 | Pompa, circuito chiuso | G | ||||||||||||||||||||||||||||||
Dimensioni (NG) | ||||||||||||||||||||||||||||||||
03 | Spostamento geometrico, vedere "Dati tecnici" a pagina 9 | 110 | 125 | 145 | 175 | 210 | 280 | |||||||||||||||||||||||||
Dispositivo di controllo 110 125 145 175 210 280 | ||||||||||||||||||||||||||||||||
04 | Controllo proporzionale, idraulico | pressione pilota correlataP= da 6 a 18 bar | − | − | ○ | ○ | ○ | ○ | HP1 | |||||||||||||||||||||||
servo meccanico, albero esagonale con leva | − | − | Domanda 2 | |||||||||||||||||||||||||||||
con interruttore di posizione neutra | HW8 | |||||||||||||||||||||||||||||||
Controllo idraulico, azionamento diretto | − | − | HT1 | |||||||||||||||||||||||||||||
Controllo automatico, in base alla velocità | Io= 12 Volt | − | − | − | − | DA1 | ||||||||||||||||||||||||||
Io= 24 Volt | − | − | − | − | DA2 | |||||||||||||||||||||||||||
Controllo proporzionale, elettrico | Io= 12 Volt | EP1 | ||||||||||||||||||||||||||||||
Io= 24 Volt | EP2 | |||||||||||||||||||||||||||||||
con comando manuale e ritorno a molla | Io= 12 Volt | EP3 | ||||||||||||||||||||||||||||||
Io= 24 Volt | EP4 | |||||||||||||||||||||||||||||||
Controllo a due punti, elettrico | Io= 12 Volt | Ez1 | ||||||||||||||||||||||||||||||
Io= 24 Volt | EZ2 | |||||||||||||||||||||||||||||||
Controllo elettrico, azionamento diretto, due valvole di riduzione della pressione (DRE) | Io= 12 Volt | ○ | ○ | ET5 | ||||||||||||||||||||||||||||
Io= 24 Volt | ○ | ○ | ET6 | |||||||||||||||||||||||||||||
Interruzione della pressione 110 125 145 175 210 280 | ||||||||||||||||||||||||||||||||
05 | Senza interruzione della pressione | senza bypass | ○ | ○ | ○ | ○ | ○ | ○ | 0 | |||||||||||||||||||||||
con bypass | ○ | ○ | ○ | ○ | ○ | ○ | C | |||||||||||||||||||||||||
Taglio della pressione, con bypass Impostazione fissa, idraulica, meccanica | D | |||||||||||||||||||||||||||||||
Connettore per solenoidi1)110 125 145 175 210 280 | ||||||||||||||||||||||||||||||||
06 | Senza connettore (solo per controllo puramente idraulico) | 0 | ||||||||||||||||||||||||||||||
Connettore stampato DEUTSCH, 2 pin - senza diodo soppressore | P | |||||||||||||||||||||||||||||||
Sensore angolo di rotazione 110 125 145 175 210 280 | ||||||||||||||||||||||||||||||||
07 | Senza sensore dell'angolo di rotazione | 0 | ||||||||||||||||||||||||||||||
Sensore elettrico dell'angolo di rotazione (DWS20-1, 3 pin)2) | ○ | ○ | ○ | ○ | ○ | ○ | R | |||||||||||||||||||||||||
= Disponibile○= Su richiesta-= Non disponibile = Programma preferito | ||||||||||||||||||||||||||||||||
1)I connettori per altri componenti elettrici potrebbero differire. 2)Vi preghiamo di contattarci se il sensore dell'angolo di rotazione viene utilizzato per il controllo |
A4V | G | / | 40 | M | N | UN | 0 | − | |||||||||||||||||||||||||
Funzione aggiuntiva 110 125 145 175 210 280 | |||||||||||||||||||||||||||||||||
08 | Senza funzione aggiuntiva | 0 | |||||||||||||||||||||||||||||||
Limitatore di corsa meccanico, regolabile esternamente | M | ||||||||||||||||||||||||||||||||
Porta di pressione della camera di corsaX3,X4 | T | ||||||||||||||||||||||||||||||||
Limitatore di corsa meccanico e porta di pressione della camera di corsaX3,X4 | B | ||||||||||||||||||||||||||||||||
Valvola neutraIo= 12 Volt3) | N | ||||||||||||||||||||||||||||||||
e limitatore di corsa meccanico, regolabile esternamente | P | ||||||||||||||||||||||||||||||||
e portiX3,X4 per la pressione della camera di azionamento | R | ||||||||||||||||||||||||||||||||
e limitatore di corsa meccanico e porteX3,X4 | S | ||||||||||||||||||||||||||||||||
Valvola neutraIo= 24 Volt3) | Io | ||||||||||||||||||||||||||||||||
e limitatore di corsa meccanico, regolabile esternamente | E | ||||||||||||||||||||||||||||||||
e portiX3,X4 per la pressione della camera di azionamento | L' | ||||||||||||||||||||||||||||||||
e limitatore di corsa meccanico e porteX3,X4 | E | ||||||||||||||||||||||||||||||||
Valvola di controllo DA (solo per NG110 e 125) | CV | Compiti | Altezza | DA | EP | Facile | E | ||||||||||||||||||||||||||
Serie | |||||||||||||||||||||||||||||||||
Configurazione delle porte e dei filetti di fissaggio | 110 | 125 | 145 | 175 | 210 | 280 | |||||||||||||||||||||||||||
11 | Porte metriche secondo ISO 6149 con guarnizione O-ring, filettatura di fissaggio metrica secondo DIN 13 | M | |||||||||||||||||||||||||||||||
Senso di rotazione | 110 | 125 | 145 | 175 | 210 | 280 | |||||||||||||||||||||||||||
Materiale di tenuta | 110 | 125 | 145 | 175 | 210 | 280 | |||||||||||||||||||||||||||
13 | NBR (gomma nitrilica), tenuta albero in FKM (fluoroelastomero) | N | |||||||||||||||||||||||||||||||
Flangia di montaggio | 110 | 125 | 145 | 175 | 210 | 280 | |||||||||||||||||||||||||||
Albero motore | 110 | 125 | 145 | 175 | 210 | 280 | |||||||||||||||||||||||||||
09 | Senza valvola di controllo DA | 0 | |||||||||||||||||||||||||||||||
Valvola di controllo DA, impostazione fissa | 1 | ||||||||||||||||||||||||||||||||
Valvola di controllo DA, impostazione fissa e valvola di pollice del freno basata su olio minerale montato, controllo con liquido freni4) | 5 | ||||||||||||||||||||||||||||||||
Valvola di controllo DA, impostazione fissa, porte per dispositivo di controllo pilota | 6 | ||||||||||||||||||||||||||||||||
10 | 40 | ||||||||||||||||||||||||||||||||
12 | Visto sull'albero motore | in senso orario | R | ||||||||||||||||||||||||||||||
antiorario | L | ||||||||||||||||||||||||||||||||
14 | SAE J744 | 127-2/45) | - | - | - | - | C6 | ||||||||||||||||||||||||||
152-2/4 | - | - | Giorno 6 | ||||||||||||||||||||||||||||||
165-4 | - | - | - | E4 | |||||||||||||||||||||||||||||
15 | Albero scanalato ANSI B92.1a-1976 | 1 3/8 in 21T 16/32DP | - | - | - | - | - | Versione V8 | |||||||||||||||||||||||||
1 3/4 in 13T 8/16DP | - | - | Tipo 1 | ||||||||||||||||||||||||||||||
2 in 15T 8/16DP | - | Tipo 2 | |||||||||||||||||||||||||||||||
2 1/4 in 17T 8/16DP | - | - | Tipo 3 | ||||||||||||||||||||||||||||||
Albero scanalato DIN 5480 | L40×2×18×9g | - | - | - | - | - | Z9 | ||||||||||||||||||||||||||
Dimensioni: L45×2×21×9g | - | A1 | |||||||||||||||||||||||||||||||
Dimensioni: L50×2×24×9g | - | - | - | - | La 2 | ||||||||||||||||||||||||||||
Dimensioni: L55×2×26×9g | - | - | - | - | La A3 | ||||||||||||||||||||||||||||
= Disponibile○= Su richiesta-= Non disponibile 3)Non può essere combinato con la valvola del freno a pollice 4)Non combinabile con valvola neutra | = Programma preferito 5)La flangia non è adatta per la progettazione tandem |
01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 | ||||||||||||||||||||||||||||||||
A4V | G | / | 40 | M | N | UN | 0 | − | ||||||||||||||||||||||||
Porta di lavoro 110 125 145 175 210 280 | ||||||||||||||||||||||||||||||||
16 | Porta di lavoro SAEUNEB, sul lato sinistro (45° a sinistra) | 1 | ||||||||||||||||||||||||||||||
Porta di lavoro SAEUNEB, sul lato destro (45° a destra)6) | 2 | |||||||||||||||||||||||||||||||
Configurazione pompa di sovralimentazione e gruppo rotativo 110 125 145 175 210 280 | ||||||||||||||||||||||||||||||||
17 | Gruppo rotativo standard | pompa di sovralimentazione integrata, pompa ad ingranaggi interni standard | F | |||||||||||||||||||||||||||||
pompa di sovralimentazione integrata, grande pompa ad ingranaggi interni | - | - | B | |||||||||||||||||||||||||||||
senza pompa di sovralimentazione | Io | |||||||||||||||||||||||||||||||
Gruppo rotativo ad alta velocità | pompa di sovralimentazione integrata, pompa ad ingranaggi interni standard | - | - | - | E | |||||||||||||||||||||||||||
senza pompa di sovralimentazione | - | - | - | L' | ||||||||||||||||||||||||||||
Attraverso l'unità7)110 125 145 175 210 280 | ||||||||||||||||||||||||||||||||
18 | Senza passaggio | 0000 | ||||||||||||||||||||||||||||||
Flangia SAE J744 Mozzo per albero scanalato8)Diametro di montaggio9)Codice Diametro Codice | ||||||||||||||||||||||||||||||||
82-2 (A) | A1 5/8 pollici 9T 16/32DP S2 | - | ○ | A1S2 | ||||||||||||||||||||||||||||
A1 3/4 in 11T 16/32DP S3 | - | ○ | A1S3 | |||||||||||||||||||||||||||||
A2 5/8 pollici 9T 16/32DP S2 | A2S2 | |||||||||||||||||||||||||||||||
A2 3/4 pollici 11T 16/32DP S3 | - | ○ | A2S3 | |||||||||||||||||||||||||||||
101-2 (B) | B1 7/8 in 13T 16/32DP S4 | B1S4 | ||||||||||||||||||||||||||||||
B1 1 in 15T 16/32DP S5 | - | B1S5 | ||||||||||||||||||||||||||||||
B2 7/8 pollici 13T 16/32DP S4 | B2S4 | |||||||||||||||||||||||||||||||
B2 1 in 15T 16/32DP S5 | ○ | B2S5 | ||||||||||||||||||||||||||||||
B5 7/8 pollici 13T 16/32DP S4 | - | ○ | ○ | ○ | B5S4 | |||||||||||||||||||||||||||
B5 1 in 15T 16/32DP S5 | - | ○ | ○ | B5S5 | ||||||||||||||||||||||||||||
101-4 (B) | B4 7/8 pollici 13T 16/32DP S4 | ○ | - | ○ | B4S4 | |||||||||||||||||||||||||||
B4 1 in 15T 16/32DP S5 | - | ○ | ○ | B4S5 | ||||||||||||||||||||||||||||
127-2 (la Chiesa) | C1 1 in 15T 16/32DP S5 | - | - | ○ | - | - | - | C1S5 | ||||||||||||||||||||||||
C1 1 1/4 in 14T 12/24DP S7 | ○ | C1S7 | ||||||||||||||||||||||||||||||
C2 1 1/4 in 14T 12/24DP S7 | C2S7 | |||||||||||||||||||||||||||||||
C2 1 3/8 in 21T 16/32DP V8 | - | - | - | C2V8 | ||||||||||||||||||||||||||||
C2 1 3/4 in 13T 8/16DP T1 | - | - | - | - | C2T1 | |||||||||||||||||||||||||||
C5 1 1/4 in 14T 12/24DP S7 | ○ | ○ | - | - | C5S7 | |||||||||||||||||||||||||||
127-4 (C) | C4 1 1/4 in 14T 12/24DP S7 | C4S7 | ||||||||||||||||||||||||||||||
C4 1 3/8 in 21T 16/32DP V8 | - | C4V8 | ||||||||||||||||||||||||||||||
152-4 (E) D4 1 3/4 in 13T 8/16DP T1 | - | - | D4T1 | |||||||||||||||||||||||||||||
165-4 (E) E4 | 1 3/4 in 13T 8/16DP T1 | - | - | - | E4T1 | |||||||||||||||||||||||||||
2 in 15T 8/16DP T2 | - | - | - | - | E4T2 | |||||||||||||||||||||||||||
= Disponibile○= Su richiesta-= Non disponibile = Programma preferito | ||||||||||||||||||||||||||||||||
6)Possibile solo senza filtro allegati. 7)Specifiche per la versione con pompa ad ingranaggi standard integrata, contattateci per la versione con pompa ad ingranaggi grande integrata o senza pompa di sovralimentazione. | 8)Mozzo per albero scanalato secondo ANSI B92.1a-1976 (assegnazione albero motore secondo SAE J744) 9)Schema dei fori di montaggio visualizzato attraverso l'unità |
01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 | |||||||||||||||||||||||||||||||
A4V | G | / | 40 | M | N | UN | 0 | − | |||||||||||||||||||||||
Valvola di sicurezza ad alta pressione 110 125 145 175 210 280 | |||||||||||||||||||||||||||||||
19 | Valvola di sicurezza ad alta pressione, a comando diretto, regolazione fissa, con valvola di sicurezza a bassa pressione, regolazione fissa | UN | |||||||||||||||||||||||||||||
Circuito di sovralimentazione filtrante/alimentazione pressione di sovralimentazione esterna 110 125 145 175 210 280 | |||||||||||||||||||||||||||||||
20 | Filtrazione nella linea di aspirazione della pompa di sovralimentazione | S | |||||||||||||||||||||||||||||
Filtrazione nella linea di pressione della pompa di sovralimentazione Porte per la filtrazione del circuito di boost esterno (Fe EFUN) | D | ||||||||||||||||||||||||||||||
Filtro di fissaggio con valvola di avviamento a freddo10) | F | ||||||||||||||||||||||||||||||
Filtro di fissaggio con valvola di avviamento a freddo e indicatore di contaminazione elettrica - connettore DEUTSCH10) | B | ||||||||||||||||||||||||||||||
Alimentazione esterna della pressione di sovralimentazione (nella versione senza pompa di sovralimentazione integrata) | E | ||||||||||||||||||||||||||||||
Sensore di pressione 110 125 145 175 210 280 | |||||||||||||||||||||||||||||||
21 | Senza sensore di pressione | 0 | |||||||||||||||||||||||||||||
Sensori di pressione sulle porte di misuraMUN EMB (alta pressione)11) | ○ | ○ | ○ | ○ | 4 | ||||||||||||||||||||||||||
Altri sensori 110 125 145 175 210 280 | |||||||||||||||||||||||||||||||
22 | Senza sensore | 0 | |||||||||||||||||||||||||||||
Sensore di velocità DSM, DSA12) | ○ | - | ○ | ○ | ○ | ○ | E | ||||||||||||||||||||||||
Versione standard/speciale | |||||||||||||||||||||||||||||||
23 | Versione standard | 0 | |||||||||||||||||||||||||||||
Versione standard con varianti di installazione, ad esempioTporte contro standard aperte o chiuse | E | ||||||||||||||||||||||||||||||
Versione speciale | S | ||||||||||||||||||||||||||||||
= Disponibile○= Su richiesta-= Non disponibile = Programma preferito | |||||||||||||||||||||||||||||||
Avviso Notare le note di pianificazione del progetto a pagina 59! Oltre al codice del tipo, al momento dell'ordine si prega di specificare anche i dati tecnici rilevanti. Si prega di notare che non tutte le combinazioni di codice tipo sono disponibili, anche se le singole funzioni sono contrassegnate come disponibile. | |||||||||||||||||||||||||||||||
10)Disponibile solo per le porte funzionanti situate a sinistra 11)Specificare il codice tipo del sensore secondo la scheda tecnica (PR4 - 95156) separatamente e osservare i requisiti sull'elettronica | 12)Specificare separatamente il codice tipo del sensore secondo la scheda tecnica (DSM - 95132, DSA 95133) e osservare i requisiti sulla elettronica |
I nostri vantaggi:
1. Ci occupiamo di commercio azionario da oltre 10 anni, con spedizioni più rapide e a prezzi vantaggiosi
2. Siamo fornitori professionali di motori e pompe idrauliche e anche di pezzi di ricambio.
3. La nostra fabbrica è più di10 anni di esperienzafabbrica di pompe per motori idraulici di produzione.
4.siamo anche rivenditori di marchi come Rexroth DANFOSS Eton.
Offriamo queste macchine Pezzi di ricambio e pompe Morot

Offriamo questi marchi



Presentazione dell'azienda:
Siamo un fornitore professionale diA2FM, A2FO, A6VE, A6VM, A7VO, A8VO, A10VSO, A4VG, A10VGidraulica di serie da oltre 10 anni. Ci sono molti prodotti disponibili in magazzino. Se hai intenzione di acquistare idraulica di altre marche, abbiamoMarchi cinesiper la vostra considerazione.
Spettacolo di laboratorio:

Campo di applicazione:

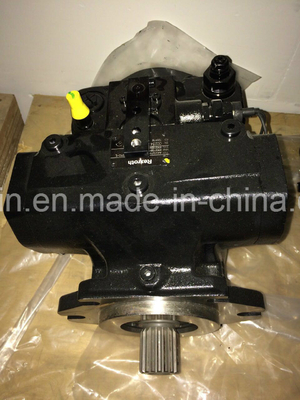

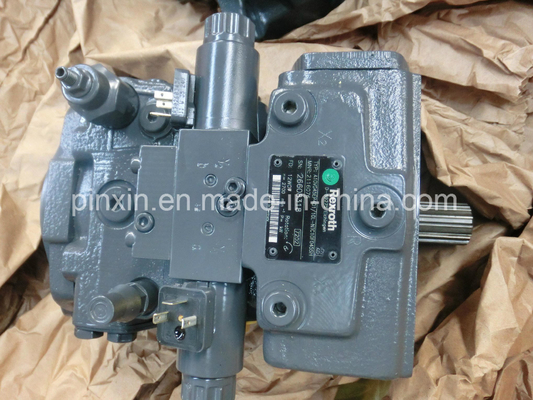

SERIE A4VG IN MAGAZZINO



Pacchetto:

Consegna:

Tempi di consegna:
Disponiamo di un'enorme quantità di inventario per pompe complete, motori e alcuni pezzi di ricambio,
quindi il tempo di consegna è di 3 giorni se disponibile in magazzino.
In caso contrario, entro 5 giorni se la quantità è inferiore a 50 pezzi.
Dipende dalla quantità ordinata.
Ordine minimo:
Se il modello è comune o la produzione è nel nostro magazzino di magazzino, non vi è alcun MOQ per la produzione di magazzino.
Maggiore è la quantità, più favorevole sarà il prezzo.
Modalità di consegna:
Tramite corriere, come DHL, UPS, Fedex, ecc. È porta a porta o dalla stalla alla porta,
di solito ci vogliono 5-7 giorni per arrivare.
Via aerea all'aeroporto, solitamente 3-5 giorni per arrivare
Via mare a porto, solitamente 20-30 giorni per arrivare.
Se la consegna è molto urgente, ti consigliamo di scegliere la spedizione tramite corriere o via aerea.
In caso contrario, è molto economico viaggiare via mare.
